Centralina elettronica IAW 59F per Fiat Punto 1.2, anno 2000 e successivi

Centralina elettronica Fiat Punto

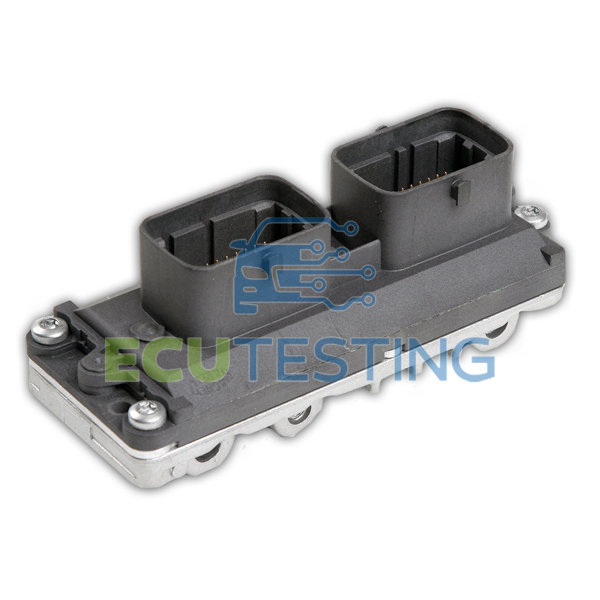

La centralina elettronica del veicolo Fiat Punto 1.2 Litre prodotto tra il 1999 e il 2011 è del tipo Magneti Marelli IAW 59F/5AF e si trova nella parte posteriore della scatola dell'acceleratore.

Dove si è verificato il guasto?

La centralina elettronica di gestione motore delle Fiat Punto prodotte nel periodo 1999-2011 è soggetta a guasti multipli. Uno dei più frequenti è legato alla bobina di accensione. I guasti alle bobine di accensione creano un picco di tensione che ritorna alla centralina elettronica, danneggiando gli inseritori bobina all'interno dell'unità. Questi inseritori bobina bruciati all'interno della centralina elettronica ne causeranno il guasto, con conseguente accensione irregolare del motore su due cilindri.

Come eseguire la diagnosi:

Per diagnosticare un problema con la centralina elettronica Fiat Punto, collegare prima uno strumento diagnostico al veicolo per verificare la presenza di eventuali codici di errore, che aiuteranno a individuare eventuali problemi specifici che potrebbero essere correlati alla centralina elettronica. Quindi cercare eventuali segni di danneggiamento, corrosione e collegamenti allentati con il cablaggio e i connettori, che sono collegati alla centralina elettronica, perché ciò può causare problemi.

Inoltre, assicurarsi che la centralina elettronica riceva l'alimentazione adeguata di cui ha bisogno controllando le condizioni della batteria e dell'alternatore, poiché una batteria o un alternatore in cui si è verificato un guasto o difettosi possono causare problemi alla centralina elettronica. Come ultimo passaggio, controllare il sistema di accensione, comprese le candele e la bobina di accensione, per assicurarsi che funzionino correttamente: un sistema di accensione difettoso può causare picchi di tensione che possono danneggiare la centralina elettronica.

Soluzione

Non offriamo più il servizio di ricondizionamento per questo tipo di centralina elettronica: se si è verificato un guasto alla centralina elettronica di gestione motore delle Punto, la soluzione è sostituire la centralina elettronica con un'unità nuova o usata. Ma, se si sceglie questa soluzione, assicurarsi sempre che i codici componente corrispondano esattamente.

Quando si sostituisce la centralina elettronica, si consiglia di sostituire anche le bobine contemporaneamente alla centralina elettronica, in modo da garantire il corretto funzionamento dell'unità sostitutiva, evitando ulteriori danni derivanti da una bobina difettosa e prevenendo guasti prematuri della centralina elettronica.

Sintomi di guasto frequenti:

• Accensione irregolare di due cilindri
• Spia di gestione motore (EML) accesa

Codici di guasto frequenti:

• P0351- Ignition Coil A Primary/Secondary Circuit Malfunction (malfunzionamento circuito primario/secondario bobina di accensione A)
• P0352 – Ignition Coil B Primary/Secondary Circuit Malfunction (malfunzionamento circuito primario/secondario bobina di accensione B)
• P0115 – Engine Coolant Temperature Sensor 1 (sensore di temperatura liquido di raffreddamento motore 1)
• P0300 - Ignition Failure Generic (guasto generico accensione)

Veicoli interessati:

• Fiat Doblo 1999-2006
• Fiat Panda 2003-2011
• Fiat Punto 1999-2011
• Fiat Seicento 1999-2011

Codici componenti soggetti a guasti frequenti:

IAW 59F.E4 / IAW 59F.ET / IAW 59F.M1 / IAW 59F.M2 / IAW 59F.M3 / IAW 59F.M5 / IAW 59F.M7

IAW 59F.SC / IAW 59F.SC / IAW 5AF.DE / IAW 5AF.P3 / IAW 5AF.P4 / IAW 5AF.SM / IAW 5AF.SP

61600.376.02 / 61600.376.03 / 61600.376.05 / 61600.389.04 / 61600.376.06 / 61600.376.07

61600.389.06 / 61600.444.02 / 61600.376.09 / 61600.444.03 / 61600.389.09 / 61600.444.04

61600.468.02 / 61600.389.10 / 61600.444.05 / 61600.468.04 / 61600.468.05 / 61600.507.03

61600.507.05 / 61600.507.06 / 61600.590.02 / 61600.604.04 / 61600.651.02 / 61600.651.03

61600.651.04 / 61601.069.02 / 61601.070.02 / 61601.071.02 / 61601.069.03 / 61601.069.04
